Résumé de l'article : A Grande lame biseautéeest un composant de coupe de précision conçu pour les applications industrielles exigeantes de refendage, de coupe, de recyclage et de traitement des matériaux. Sa géométrie en biseau influence directement la force de coupe, le contact avec les bords, la séparation des matériaux, les vibrations, la formation de bavures et la durée de vie de la lame. Choisir le bon diamètre, l'angle de biseau, le matériau, la dureté, l'épaisseur et l'équilibre est donc essentiel pour maintenir une production stable. Ce guide explique comment la conception de la lame à grand biseau affecte les performances de coupe, comment sélectionner la bonne configuration pour différents matériaux, les causes d'une défaillance prématurée de la lame et comment un entretien approprié peut réduire les temps d'arrêt et les coûts de remplacement. Xinzhe propose des solutions de lames industrielles personnalisées pour les applications où la précision dimensionnelle, la résistance à l'usure et des performances de coupe fiables sont essentielles.

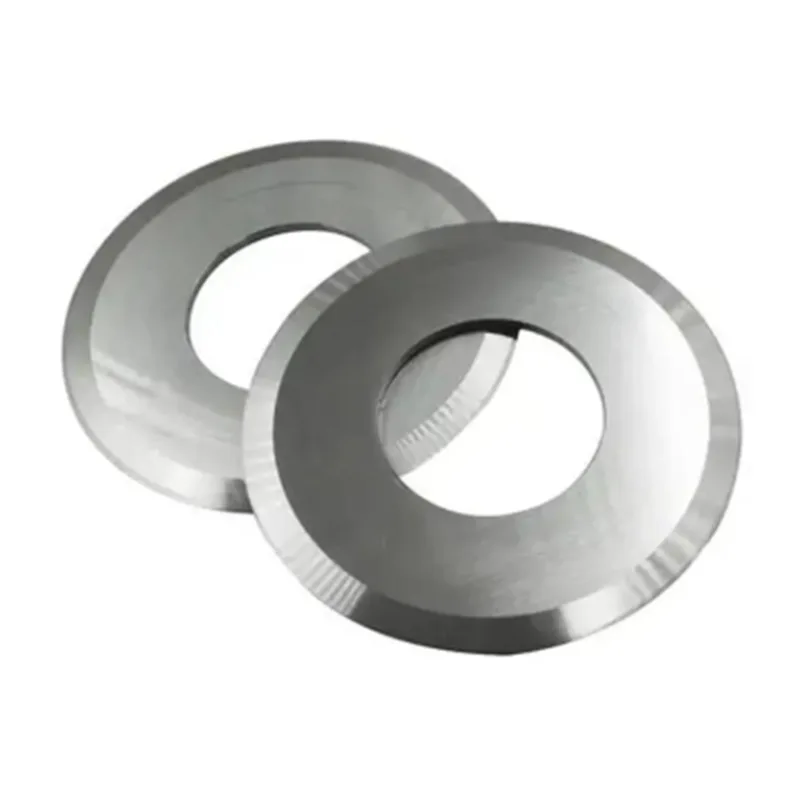

Une grande lame biseautée est une lame de coupe industrielle circulaire caractérisée par un bord de coupe délibérément incliné. Contrairement à un simple couteau circulaire à bord plat, le biseau crée une transition contrôlée entre le corps de la lame et le tranchant. Cette géométrie peut réduire la quantité de matériau entrant simultanément en contact avec la lame et peut aider le tranchant à pénétrer progressivement dans la pièce.
Dans la production industrielle, cette conception est particulièrement utile lorsque les matériaux doivent être refendus, coupés, séparés, déchiquetés ou traités en continu. La lame peut fonctionner à des vitesses de rotation relativement élevées, ce qui rend la précision dimensionnelle et l'équilibre tout aussi importants que le tranchant.
Une grande lame biseautée correctement fabriquée peut aider les fabricants à résoudre plusieurs problèmes de production courants :
Le résultat réel dépend du système de lame complet plutôt que de la lame seule. La géométrie de la lame, le matériau, la dureté, la configuration de la machine, le jeu de coupe, la vitesse de rotation, l'avance et les caractéristiques de la pièce doivent fonctionner ensemble.
L'angle de biseau est l'une des caractéristiques les plus importantes d'une lame circulaire industrielle. Il détermine la façon dont l'arête de coupe s'approche du matériau et influence la répartition des forces de coupe.
Un biseau approprié peut rendre l’action de coupe plus progressive. Au lieu de présenter simultanément une large section du bord de la lame au matériau, le bord incliné peut établir une trajectoire de coupe plus contrôlée. Ceci est particulièrement utile dans les applications impliquant une découpe continue.
Lorsque le tranchant est conçu de manière appropriée, la lame peut pénétrer dans le matériau avec moins de résistance inutile. Une résistance de coupe plus faible peut réduire la charge exercée sur le système d'entraînement et contribuer à maintenir un fonctionnement plus cohérent de la machine.
La géométrie de la lame affecte également l’apparence et la cohérence dimensionnelle du bord fini. Dans les matériaux flexibles, un biseau inapproprié peut tirer, étirer ou déformer le matériau au lieu de le séparer proprement. Lors du refendage du métal, une géométrie incorrecte peut contribuer à l'apparition de bavures et de déformations des bords.
Les grandes lames circulaires fonctionnent souvent à des vitesses de rotation importantes. Même une petite erreur dimensionnelle ou d’équilibre peut devenir plus visible à mesure que la vitesse de rotation augmente. Une lame correctement fabriquée avec une géométrie et un équilibre contrôlés peut contribuer à un fonctionnement plus fluide.
Pour cette raison, la sélection d’une lame à grand biseau ne doit jamais être basée uniquement sur le diamètre extérieur. La géométrie de coupe complète doit correspondre à la machine et au matériau.
Différentes lignes de production imposent des exigences très différentes à leurs outils de coupe. Une lame qui fonctionne bien lors du traitement du caoutchouc peut ne pas convenir aux fines bandes métalliques, aux films, aux stratifiés papier-plastique ou à d'autres matériaux flexibles.
| Facteur de sélection | Pourquoi c'est important | Considération typique |
|---|---|---|
| Diamètre de la lame | Détermine la compatibilité avec la machine et le système de découpe | Spécifications de l'équipement et profondeur de coupe requise |
| Épaisseur de la lame | Influence la rigidité, le trait de scie et la résistance à la coupe | Épaisseur du matériau et largeur de coupe requise |
| Angle de biseau | Contrôle l’engagement des bords et le comportement de coupe | Dureté du matériau et exigences d'application |
| Matériel | Détermine la résistance à l’usure et la ténacité | Caoutchouc, métal, film, papier, composite ou autres matériaux |
| Dureté | Affecte la rétention des bords et la résistance à la déformation | Équilibré contre les risques d’impact et d’écaillage |
| Équilibre | Important pour une rotation fluide à grande vitesse | Exigences d'équilibrage statique ou dynamique |
| Finition de surface | Peut influencer la friction et la manipulation des matériaux | Exigences de finition spécifiques à l'application |
Par exemple, augmenter la dureté n’est pas automatiquement la meilleure solution pour chaque application. Un tranchant très dur peut conserver efficacement son tranchant, mais si l'environnement d'exploitation contient des impacts violents, une dureté excessive sans une ténacité suffisante peut augmenter le risque d'écaillage.
L’objectif devrait donc être une spécification de pale équilibrée plutôt que de maximiser un seul paramètre.
Le matériau de la lame affecte directement le comportement à l'usure, la rétention des bords, la ténacité, l'usinabilité et la résistance à l'environnement d'exploitation. Le matériau correct dépend de ce que la lame doit couper et du fonctionnement de la machine.
Pour les applications industrielles, les considérations courantes incluent :
Le traitement thermique est tout aussi important. L'objectif n'est pas simplement de produire une lame dure, mais d'établir une combinaison contrôlée de dureté et de ténacité dans l'ensemble du composant coupant.
Pour les lames industrielles exigeantes, Xinzhe utilise des processus d'usinage, de meulage, de traitement thermique et d'inspection de précision pour maintenir des performances constantes des lames. En fonction de l'application, ses produits à grandes lames biseautées peuvent être fabriqués avec des spécifications de dureté autour de HRC 60-63, tandis que les spécifications finales doivent toujours être sélectionnées en fonction des conditions de travail réelles.
Les grandes lames biseautées sont utilisées dans les industries où les outils de coupe circulaires doivent offrir des performances de séparation ou de refendage reproductibles.
Les déchets de pneus et de produits en caoutchouc peuvent imposer des contraintes mécaniques sévères aux outils de coupe. Les renforts intégrés, les épaisseurs de matériaux incohérentes et les composés de caoutchouc abrasifs peuvent accélérer l'usure des bords.
Une grande lame biseautée correctement sélectionnée peut offrir une combinaison de stabilité de coupe, de résistance à l'usure et de tolérance aux chocs requise pour les systèmes de démontage de pneus, de coupe de bandes et de traitement du caoutchouc.
Le refendage du métal nécessite un contrôle précis de la géométrie de la lame et du jeu de coupe. L'aluminium, l'acier inoxydable et d'autres bandes métalliques peuvent produire différentes charges de coupe et conditions de bord.
L'épaisseur de la lame, la géométrie du biseau, la dureté, le faux-rond et l'alignement doivent être évalués ensemble. Même une lame de haute qualité peut produire de mauvais résultats si elle est installée avec un jeu ou un alignement incorrect.
Les matériaux flexibles peuvent être trompeusement difficiles à couper. Une force de coupe excessive peut étirer ou déformer le matériau au lieu de produire une séparation nette.
Une géométrie en biseau fin et un bord tranchant et affûté avec précision peuvent être particulièrement utiles lorsque l'objectif est une fente nette avec une distorsion minimale du matériau.
Les composants de coupe circulaire sont également utilisés dans les équipements de transformation des aliments. Dans ces applications, le choix des matériaux, l'état de la surface, la nettoyabilité et les exigences d'hygiène spécifiques à l'application deviennent des considérations importantes en plus des performances de coupe.
De nombreuses défaillances de pales ne sont pas causées uniquement par le matériau de la pale. Une configuration incorrecte de la machine, une pression d'alimentation excessive, un mauvais alignement, un stockage inapproprié ou des paramètres de coupe inadaptés peuvent réduire considérablement la durée de vie.
Causes possibles :
Réponse pratique :Examinez les caractéristiques de la pièce, la vitesse de coupe, le matériau de la lame et la dureté en tant que système complet plutôt que de remplacer la lame par les mêmes spécifications.
L'écaillage peut se produire lorsque le bord subit des impacts inattendus, des inclusions dures, des vibrations excessives ou une spécification de lame qui donne la priorité à la dureté sans une ténacité suffisante.
Vérifiez l'alignement de la machine, le montage de la lame, la cohérence de la pièce et les conditions de fonctionnement avant de simplement sélectionner une lame plus dure.
Les vibrations peuvent provenir d'un déséquilibre de la lame, d'un faux-rond de l'arbre, d'un montage incorrect, de composants de machine usés ou d'une vitesse de rotation inadaptée. Étant donné que les grandes lames circulaires peuvent amplifier de petites erreurs mécaniques à grande vitesse, l’équilibrage et l’inspection du faux-rond sont importants.
Un bord rugueux peut résulter d'une lame émoussée, d'une géométrie de biseau incorrecte, d'une rigidité insuffisante de la lame, d'une avance excessive ou d'un jeu de coupe inapproprié.
La bonne solution doit être basée sur le matériau et la machine spécifiques plutôt que de supposer qu'une lame plus tranchante résoudra à elle seule le problème.
Si une lame tombe en panne à plusieurs reprises plus tôt que prévu, enregistrez les conditions de fonctionnement réelles :
Ces informations donnent au fabricant une bien meilleure base pour optimiser la prochaine spécification de lame.
Xinzhe se concentre sur les composants de découpe industriels pour lesquels les clients ont besoin de plus qu'une dimension standard de catalogue. Sa capacité de fabrication couvre des lames circulaires dans une large gamme de diamètres, avec un usinage et un meulage de précision utilisés pour contrôler les dimensions critiques et la géométrie de coupe.
Selon les informations produit fournies par Xinzhe, sa capacité de fabrication couvre des diamètres de lames circulaires d'environ φ30 mm à φ420 mm, avec des capacités de tolérance dimensionnelle atteignant environ ±0,01 mm pour des caractéristiques et des processus appropriés. La tolérance exacte réalisable dépend de la configuration de la lame et des exigences d'inspection.
Le processus de personnalisation de Xinzhe peut répondre à plusieurs paramètres :
Le processus de fabrication peut inclure le tournage CNC, l'usinage de précision, le meulage, le traitement thermique, le traitement cryogénique et l'inspection d'équilibrage. Xinzhe effectue également des contrôles dimensionnels, de dureté, de faux-rond, d'équilibrage et de qualité finale pour aider à maintenir la cohérence entre les lots de production.
Cette approche est particulièrement utile pour les acheteurs OEM et les distributeurs industriels qui ont besoin de spécifications de lames reproductibles plutôt que de pièces de rechange uniques.
Avant de commander une grande lame biseautée, préparez les informations suivantes. Fournir des données techniques complètes peut réduire les erreurs de spécifications et accélérer le processus de personnalisation.
Des photos de la lame existante, de la position de montage de la machine et du tranchant fini peuvent également aider les ingénieurs à comprendre l'application avec plus de précision.
Le principal avantage est un engagement contrôlé et de pointe. Une géométrie de biseau appropriée peut contribuer à réduire la résistance inutile à la coupe, à améliorer la stabilité de la coupe et à permettre une séparation plus propre des matériaux dans les applications industrielles exigeantes.
Oui. En fonction du fabricant et de l'application, les dimensions, l'angle de biseau, le matériau, la dureté, la configuration de montage, le traitement de surface et les exigences d'équilibrage peuvent être personnalisés.
Les applications peuvent inclure le caoutchouc, les pneus usagés, les bandes métalliques, le papier d'aluminium, l'acier inoxydable, les films, les matériaux d'emballage, les composites papier-plastique, le cuir et d'autres matériaux industriels. Les spécifications de la lame doivent être adaptées à la pièce à usiner spécifique.
Non. Une dureté plus élevée peut améliorer la résistance à l’usure, mais une dureté excessive peut augmenter la sensibilité aux chocs ou à l’écaillage dans certains environnements d’exploitation. Le bon équilibre entre dureté et ténacité est plus important que la seule maximisation de la dureté.
Les causes possibles incluent un déséquilibre de la lame, une variation dimensionnelle, un faux-rond de l'arbre, une installation incorrecte, des composants de machine usés ou des paramètres de fonctionnement inadaptés. L'équilibrage statique ou dynamique et l'alignement de la machine doivent être vérifiés avant de modifier les spécifications de la lame.
Commencez par vérifier l’affûtage de la lame, la géométrie du biseau, le jeu de la lame, l’alignement, l’état du matériau et la rigidité de la machine. La formation de bavures est généralement un problème au niveau du système plutôt que le résultat d’un seul paramètre de lame.
Il n’existe pas d’intervalle de remplacement universel. La durée de vie dépend de l'abrasivité du matériau, de la vitesse de coupe, du volume de production, du matériau de la lame, de la dureté, de la configuration de la machine et de l'entretien. Le suivi des heures de fonctionnement réelles et de la qualité de coupe constitue une meilleure base pour la planification du remplacement.
Fournissez les dimensions de la lame, les détails de montage, le matériau à couper, l'épaisseur du matériau, le modèle de la machine, la vitesse de fonctionnement, les exigences en matière de biseau, le matériau actuel de la lame et tout problème de coupe existant. Cela permet au fabricant de recommander une configuration plus adaptée.
Une grande lame biseautée n’est pas simplement un grand couteau circulaire avec un bord incliné. Ses performances sont déterminées par l'interaction de la géométrie de la lame, de la sélection des matériaux, de la dureté, de la meulage de précision, de l'équilibre, de l'alignement de la machine, du jeu de coupe et des conditions de fonctionnement.
Pour les utilisateurs industriels, la bonne lame doit offrir une combinaison pratique de précision de coupe, de résistance à l’usure, de stabilité, de ténacité et de durée de vie. Choisir une spécification uniquement en fonction du diamètre ou de la dureté peut entraîner une usure inutile, une mauvaise qualité de coupe, des vibrations, des écailles et des arrêts de production.
Xinzhefournit des solutions personnalisées à grandes lames biseautées pour le recyclage des pneus, le traitement du caoutchouc, le refendage des métaux, le traitement des matériaux flexibles, les machines alimentaires et d'autres applications de découpe industrielle. En évaluant les conditions de travail réelles et les exigences de fabrication, les clients peuvent obtenir des configurations de pales mieux adaptées à leur équipement et à leurs objectifs de production.
Besoin d'une grande lame biseautée adaptée à votre machine et à votre matériau ?Partagez vos dimensions de lame, vos applications, vos matériaux et vos exigences de fonctionnement avec Xinzhe. Pour des spécifications personnalisées, une production OEM ou des recommandations de lames industrielles,Contactez-nousdès aujourd'hui et laissez Xinzhe vous aider à développer une solution de découpe fiable pour votre ligne de production.
