Xinzhe Blades est un fabricant professionnel et une usine chinoise de solutions d'engrenages internes de précision conçues pour les systèmes de transmission compacts et à charge élevée. Développés pour les applications où l'espace d'installation est limité mais où la précision de la transmission est essentielle, nos produits à engrenages internes sont conçus à l'aide d'une technologie avancée de mise en forme, de meulage et de carburation des engrenages pour garantir des performances d'engrènement précises et une durée de vie opérationnelle prolongée.
En tant que fournisseur expérimenté de pièces métalliques de précision, Xinzhe Blades propose une production d'engrenages internes standard et personnalisés pour les clients OEM mondiaux, les fabricants d'équipements et les intégrateurs de systèmes de transmission industriels.
• Systèmes de réducteurs planétaires
• Réducteurs de précision
• Réducteurs pour camping-car
• Systèmes d'entraînement harmoniques
• Articulations robotiques
• Systèmes de transmission automobile
• Équipement semi-conducteur
• Machinerie médicale
• Ensembles d'entraînement de précision aérospatiale

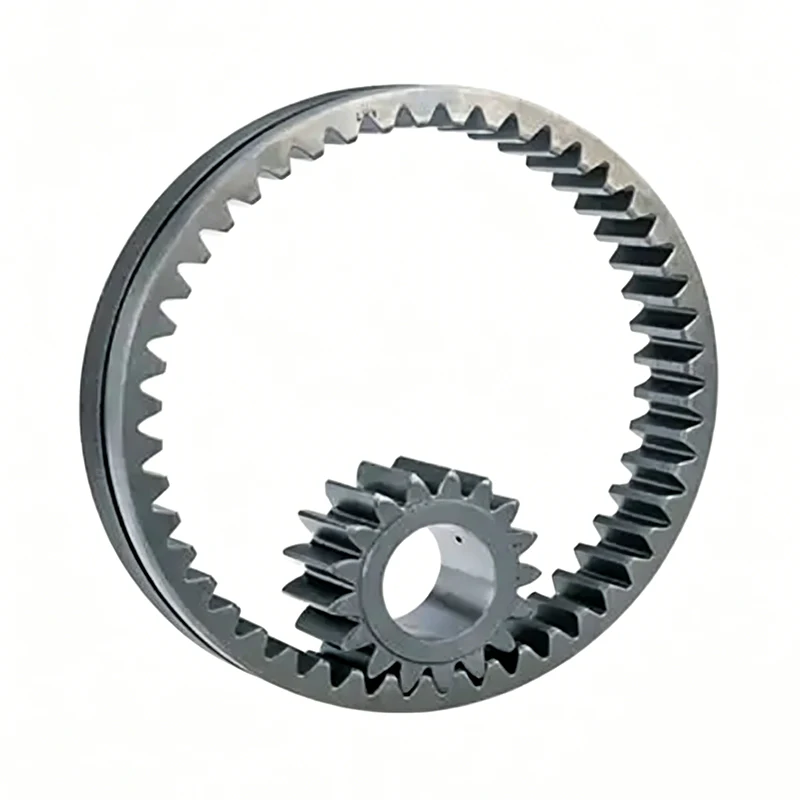

L'engrenage interne est un composant de transmission de précision avec des dents usinées sur la circonférence intérieure d'un corps d'engrenage en forme d'anneau. Il s'engrène avec des engrenages externes pour transmettre le couple tout en maintenant un entraxe compact.
Par rapport aux engrenages externes conventionnels, Internal Gear offre :
• Conception structurelle plus compacte
• Utilisation accrue de l'espace
• Maillage multi-dents stable
• Moins de vibrations et de bruit
• Efficacité de transmission supérieure
• Des taux de réduction réalisables plus élevés
|
Paramètre |
Spécification standard |
|
Nom du produit |
Équipement interne |
|
Marque |
Lames Xinzhe |
|
Options matérielles |
20CrMnTi / 40Cr / 42CrMo / Acier allié |
|
Diamètre intérieur |
80-400 mm |
|
Gamme de modules |
1,5 à 8 mm |
|
Nombre de dents |
20 à 80 dents |
|
Largeur d'engrenage |
10 à 60 mm |
|
Niveau de précision |
GB/T 10095 catégorie 7/catégorie 6 en option |
|
Angle de pression |
20° |
|
Coefficient Addenda |
1.0 |
|
Coefficient de dégagement |
0.25 |
|
Rugosité de la surface |
Ra≤0,8 μm |
|
Traitement thermique |
Cémentation / Trempe Haute Fréquence |
|
Dureté superficielle |
HRC58-62 |
|
Efficacité de transmission |
Jusqu'à 95% |
|
Personnalisation |
Disponible |
Notre usine chinoise adopte des normes strictes de fabrication de précision :
Acier allié de qualité supérieure avec composition chimique vérifiée
Le rainurage CNC de haute précision garantit la cohérence du profil des dents.
Améliore la finition de la surface des dents et réduit les erreurs de maillage
Améliore la dureté de la surface et la résistance à la fatigue
Minimise les contraintes internes et améliore la stabilité dimensionnelle
Tests de faux-rond, de profil de dent, de dureté et de concentricité
La disposition interne des dents réduit l'espace d'installation de plus de 30 %, idéal pour les équipements miniaturisés.
La précision des engrenages atteint les niveaux 6 à 7, garantissant une rotation fluide et un rapport de vitesse constant.
Les surfaces dentaires durcies offrent une forte résistance à l’usure, aux piqûres et à la casse des dents.
Le contact multiple des dents réduit la perte de friction et améliore l'efficacité de la transmission.
Par rapport aux engrenages conventionnels, la durée de vie est prolongée de plus de 40 %.
En tant que fournisseur expérimenté d’engrenages internes, Xinzhe Blades prend en charge une personnalisation complète non standard.
Oui. Notre usine propose une personnalisation complète du diamètre intérieur, du module, du numéro de dent, de la largeur, du traitement thermique et du degré de précision en fonction de vos dessins ou paramètres techniques.
Nos produits sont largement fournis aux industries de la robotique, de l’automobile, de l’automatisation industrielle, de la fabrication de réducteurs, de l’aérospatiale et des équipements de précision.
Nous utilisons un façonnage de précision CNC, une rectification d'engrenages et une inspection de qualité stricte, y compris des tests de faux-rond et une vérification du profil des dents.
Oui. La production d’échantillons est disponible pour les tests et la vérification de l’assemblage.
En tant que fabricant professionnel d'engrenages internes en Chine, Xinzhe Blades combine une expertise en usinage de précision, un contrôle qualité stable et une capacité de production flexible.
Nous proposons :
• Prix d'usine directs
• Livraison rapide
• Prise en charge OEM/ODM
• Contrôle de qualité strict
• Aide au dessin technique
• Support après-vente réactif
Que vous ayez besoin de composants d'engrenages internes de précision standard ou de solutions de transmission entièrement personnalisées, Xinzhe Blades est votre partenaire de fabrication fiable à long terme en Chine.
